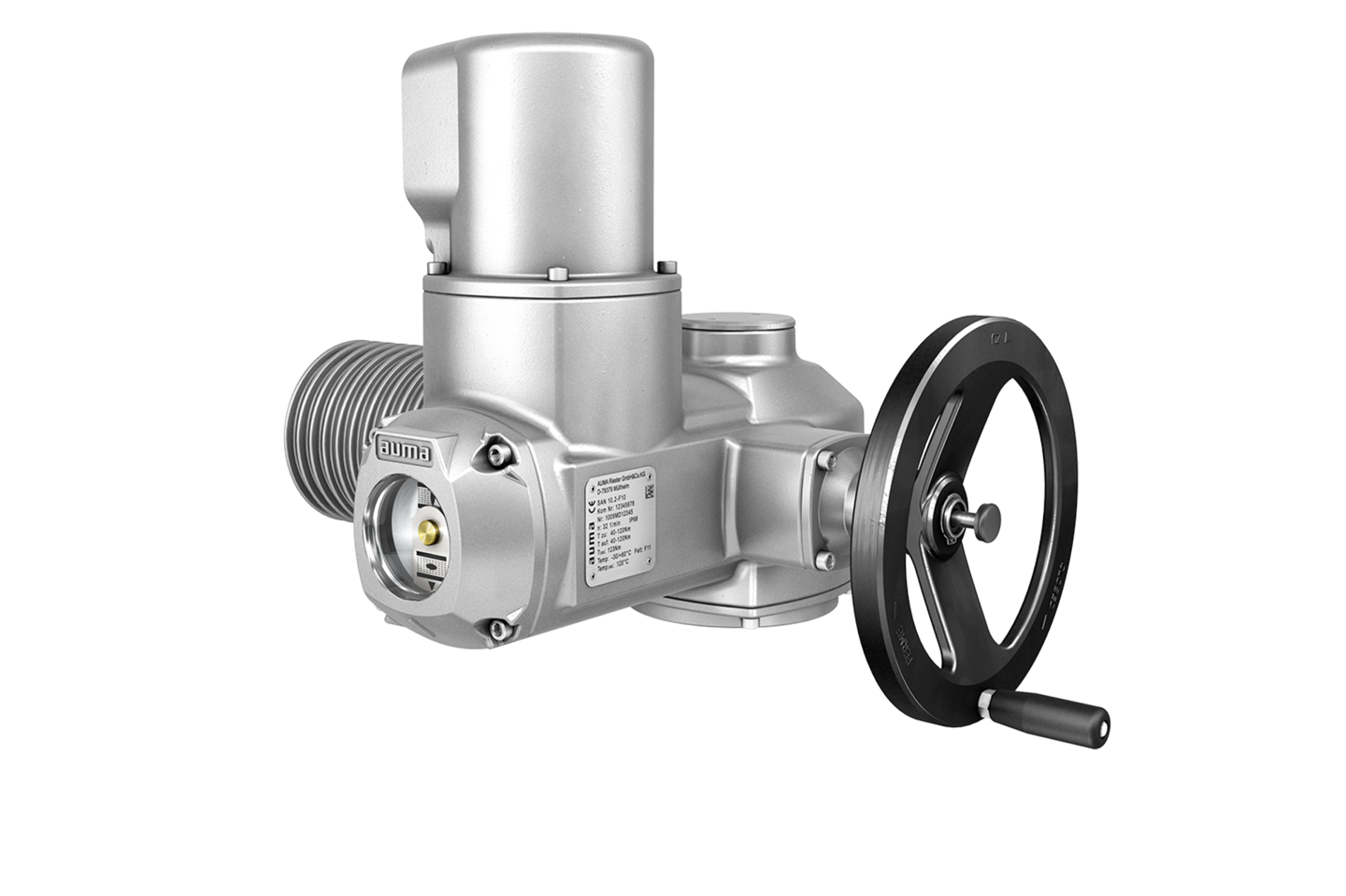

Drehantriebe, Modulare Alleskönner

SAN

SAN/SARN Drehantriebe sind für den Einsatz in zivilen, kerntechnischen Anlagen unter IAEO Safeguard ausgelegt. Dabei erfüllen die Drehantriebe neben der Automatisation von Industriearmaturen auch Sicherheitsfunktionen während Störfällen in Sicherheitsbereichen außerhalb des Reaktorgebäudes.


Die Drehantriebe der Baureihe SAN sind für Steuerbetrieb und Positionierbetrieb (Klassen A und B) / (Kurzzeitbetrieb S2 - 15 min) ausgelegt. Die Drehantriebe der Baureihe SARN sind für Regelbetrieb (Klasse C) S4 - 25 % ausgelegt.

Drehmomentbereich

10 Nm bis 6400 Nm

Outside containment, für Steuer- und Regelbetrieb

Einsatzbedingungen

  • Weiter Temperaturbereich
  • Höchste Schutzart
  • Hochwertiger Korrosionsschutz
  • Strahlungsbeständigkeit 50 kGy
  • Schwingungsfestigkeit 0,75g/5-200 Hz (Vibration) sowie 9g/2-60 Hz (SSE hard mount)
  • Störfallfestigkeit: Kurzzeitig max. 120 °C, 1,34 bar (abs)

Konstruktionsmerkmale

  • Weg- und Drehmomenterfassung
  • Drehstrommotoren
  • Handrad für manuelle Betätigung

Schnittstellen

  • Elektroanschluss über AUMA Rundseckverbinder (alternativ Klemmen)
  • Kabeleinführungen in verschiedenen Ausführungen
  • Anschlussformen nach DIN und ISO

Optionen

  • Zwischenstellungsschalter
  • Schalter in Tandemausführung
  • Stellungsgeber
  • Mechanische Stellungsanzeige
  • Spindelschutzrohr
  • Nasslack
  • Rahmen double-sealed

Vorteile

  • Verlässlicher Antrieb in Störfallszenarien
  • Einfache Installation
  • Leichte & kompakte Bauweise

Zulassungen

  • IEEE 382-2006

Spezifikationen

Das Wichtigste auf einen Blick

Konstruktionsmerkmale

Einsatzbedingungen
