パートターン型ギア減速機

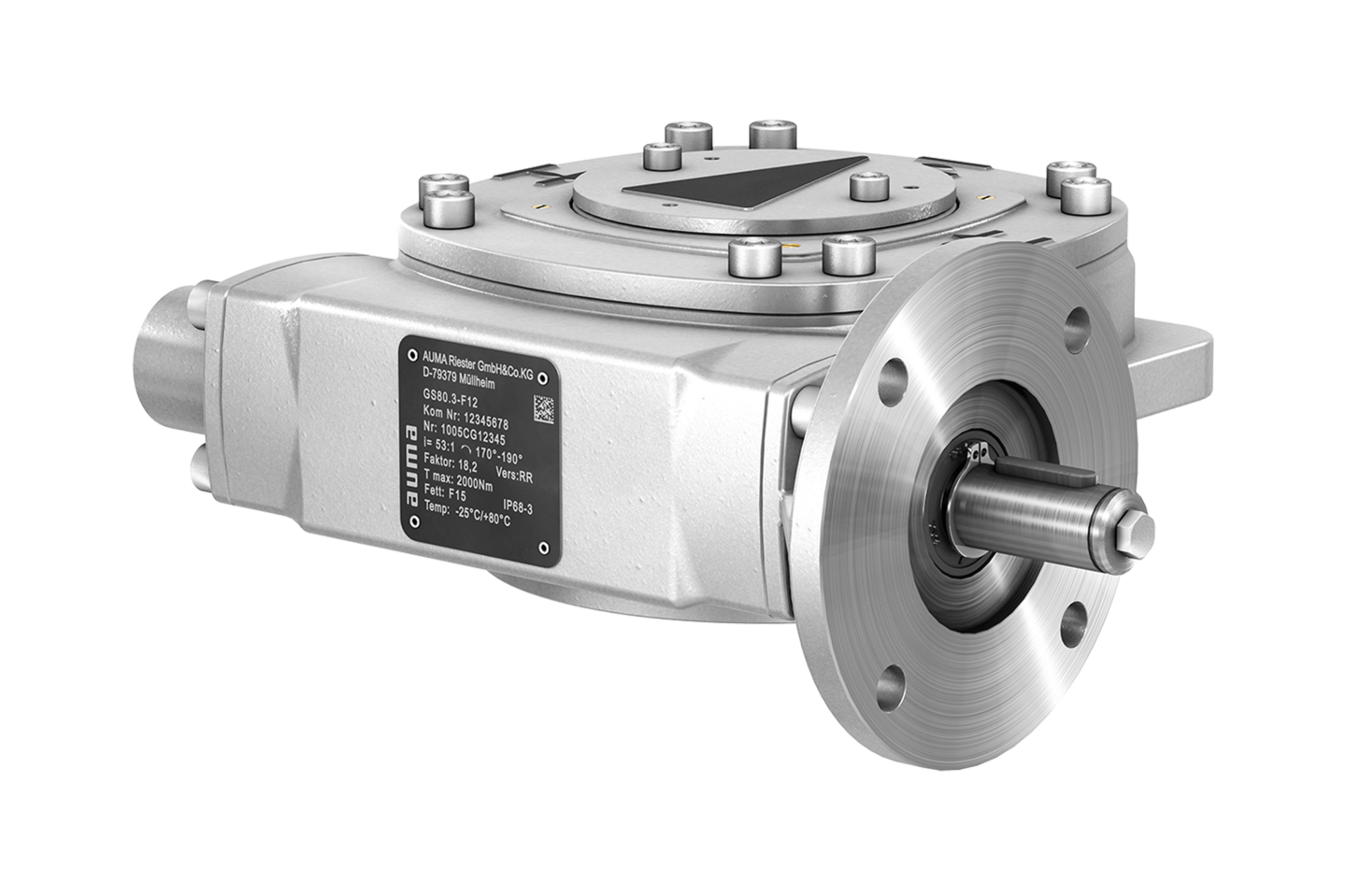

パートターン型ギア減速機GS

AUMAパートターン型ギア減速機はパートターンや特殊バルブ(ダンパー、排煙ガスバタ弁、ボール弁)の操作用に使用します。

運転モード: 短時間稼動S2 -15 分 (制御運転時)及び位置決め定格
断続運転S4 - 25 % (調整モード、ブロンズ製のみ)
操作は、次の方式から選択することができます。- 手動ハンドルによる直接手動操作 - 電動操作 (電動マルチターン型アクチュエータ)
ピボット角度0° - 190°か全周回転

トルク範囲

250 Nm – 675000 Nm

お問い合わせをするドキュメントの検索

設計上の特徴

ピボット角度は最大190°
一次減速ギア付きまたはなし
360°ウォームギア
AWWA C504に基づくストップナット原理を採用したエンドストップ
EN ISO 5211に基づく出力ドライブ
パワーフロー上にあるすべての部品は熱処理によって硬化されています

使用条件

広い温度範囲
最高レベルの保護等級
高度な腐食保護

オプション

旋回角 >　100°また全旋回 (エンドストップなし)
制御アプリケーション用青銅製ウォームギア
左および右回転閉鎖バージョン
チェーンドライブの装置脚とレバー
ダクタイル鋳鉄製ハウジング
飲料水用途仕様
原子力用途使用
耐火性 K-MASS®被膜
拡張フランジ
EN ISO 12944-2 に基づくIM1-IM3仕様
ダクタイル鋳鉄製ハウジング
機能の安全性：
選択された構成では、SIL 2までの使用が可能

仕様

一目でわかる最も重要な事実

設計上の特徴

使用条件

認証

IP68

保護等級

KS

腐食保護

-60 °C - +120 °C

周囲温度

すべての仕様を見る
