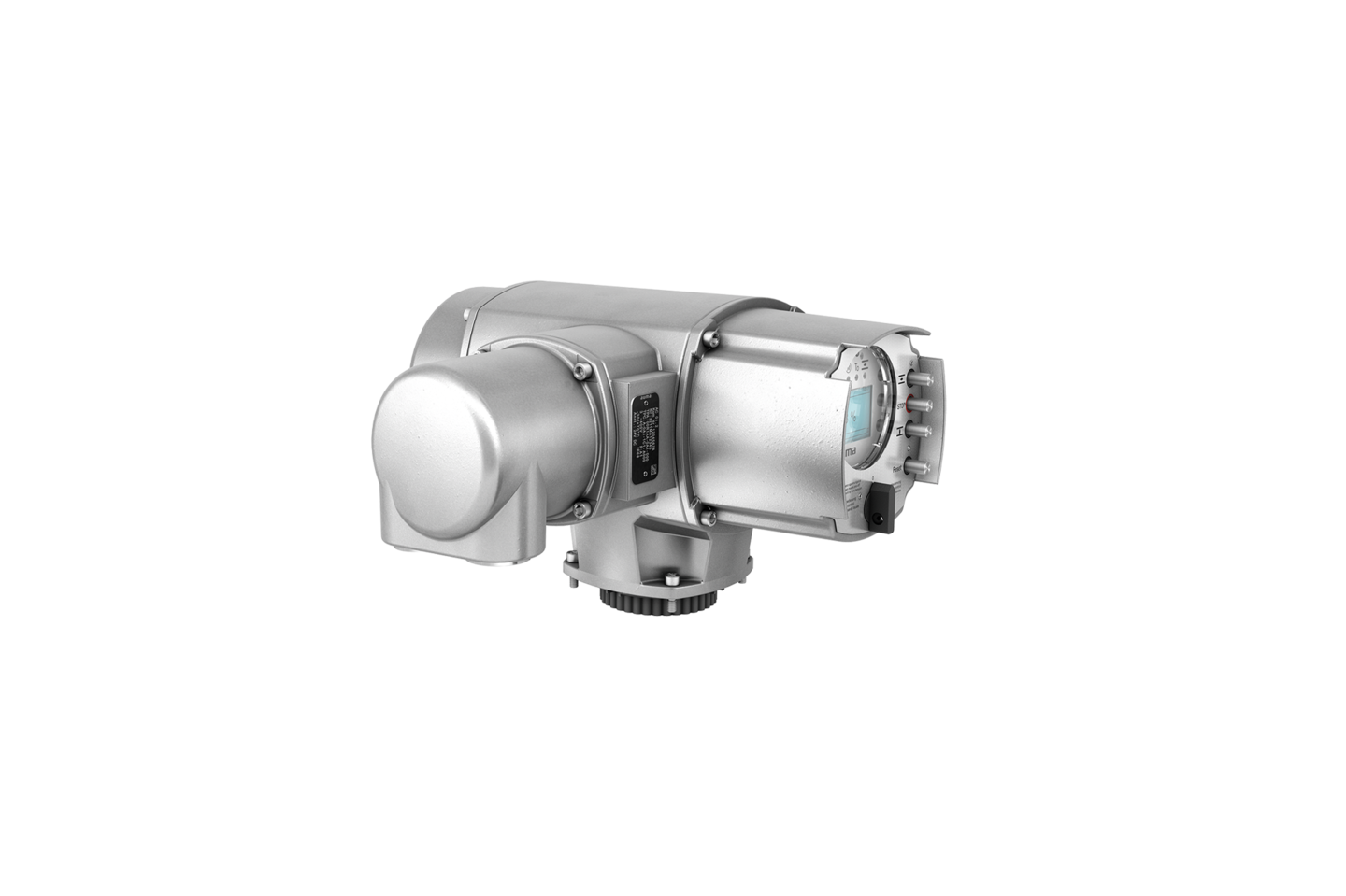

Sterowniki, Sterownik napędu ustawczego na bazie mikroprocesora z licznymi funkcjami

AC

Jeżeli zastosowanie wymaga samonastawczych funkcji regulacyjnych, jeżeli konieczna jest rejestracja parametrów roboczych, konfiguracja interfejsu bądź integracja armatury i napędu ustawczego z systemem zarządzania środkami trwałymi w przedsiębiorstwie poprzez innowacyjną funkcję diagnozowania, to sterownik AC jest wtedy właściwym rozwiązaniem.

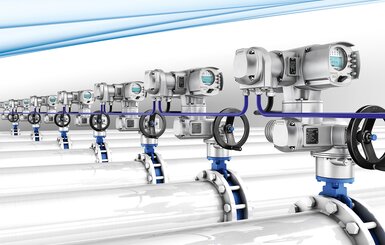

Sterownik AC posiada dowolnie konfigurowane łącze równoległe i/lub interfejsy do typowych systemów fieldbus stosowanych w automatyce procesowej.

Do funkcji diagnostycznych zaliczają się chronologiczny protokół zdarzeń, rejestracja krzywych charakterystyk momentów obrotowych, ciągły zapis temperatur i wibracji w napędzie lub zliczanie rozruchów i czasów pracy silnika.

Oprócz funkcji podstawowych sterownik AC spełnia też szereg specjalnych wymagań. Należą do nich funkcja by-pass rozruchu w celu odblokowania zakleszczonych armatur lub funkcje do zmiany czasu przesterowania, aby uniknąć uderzeń hydraulicznych w rurociągu.

Główne zalety sterowników AC 01.2 to łatwość obsługi i prosta integracja napędów ustawczych z nadrzędnym systemem sterowania. Duży ekran graficzny umożliwia dostosowanie sterownika napędu ustawczego za pomocą menu do indywidualnych wymagań, alternatywnie przy użyciu narzędzia AUMA DCT poprzez bezprzewodowe łącze Bluetooth. W przypadku podłączenia do magistrali fieldbus parametryzacja możliwa jest też ze stanowiska dyspozytorskiego.

Sterownik na bazie mikroprocesora z licznymi funkcjami

Cechy konstrukcyjne

  • Modularna budowa interfejsów do zdalnego sterowania
  • Lokalny panel sterowania z zamykanym preselektorem, przyciskami i lampkami sygnalizacyjnymi
  • Wyświetlacz LCD do monitorowania stanu i parametryzacji
  • Nastawa napędu ustawczego typu "non-intrusive" i parametryzacja sterownika
    (w połączeniu z elektromagnetycznym układem odwzorowania drogi i momentu obrotowego (MWG)
  • Oddzielny montaż na uchwycie ściennym
  • Sterowanie silnikiem za pomocą styczników nawrotnych, tyrystorów
  • Monitorowanie fazy z automatyczną korekcją fazy
  • Zewnętrzne zasilanie 24 V DC (opcja)

Warunki eksploatacji

  • Szeroki zakres temperatur
  • Najwyższy stopień ochrony
  • Ochrona antykorozyjna wysokiej jakości

Interfejs i cechy funkcjonalne

  • Wejścia sterujące różnych napięć (DC/AC)
  • Programowane bezpotencjałowe przekaźniki sygnalizacyjne do sygnalizacji stanu
  • Sterowanie analogowe (0/4-20 mA)
  • Programowany tryb taktowania (do przedłużenia czasu pracy)
  • Dowolnie definiowane pozycje pośrednie
  • Regulator procesowy (PID)
  • Sterowanie fieldbus (Profibus DP/DP-V2, Profinet, Modbus RTU, Modbus TCP, HART, Foundation Fieldbus, Wireless HART)
  • Łącze fieldbus dostępne również w redundancji podzespołów
  • Zachowanie w sytuacjach awaryjnych i przy awarii komunikacji
    (programowane)
  • Droga i moment obrotowy jako sygnał analogowy
    (w połączeniu z elektromagnetycznym układem odwzorowania drogi i momentu obrotowego (MWG)
  • Rejestracja parametrów roboczych
  • Łącze Bluetooth do notebooka i tabletu Android
  • Bezpieczeństwo funkcjonalne: w wybranych konfiguracjach możliwa jest niezawodna sygnalizacja pozycji krańcowych do poziomu SIL 2

Interfejsy

  • Przyłącze elektryczne poprzez wtyczkę okrągłą AUMA
    (alternatywnie za pomocą zacisków)
  • Przepusty kablowe w różnych wersjach
  • Przyłącze światłowodu do złączy magistrali Fieldbus

Specyfikacje

Najważniejsze w skrócie

Warunki eksploatacji
